Pannello sandwich costituito da un componente isolante in schiuma PUR, PIR e PIR SUPREME espansa, senza l’impiego di CFC o HCFC. Rivestimento bifacciale in alluminio centesimale goffrato, conformi ai Criteri Ambientali Minimi CAM.

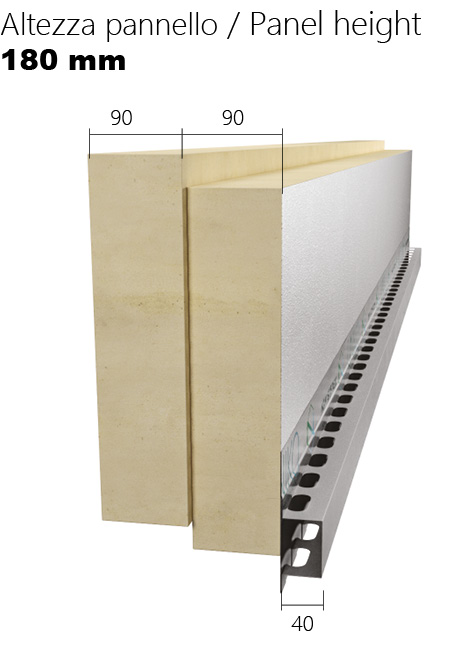

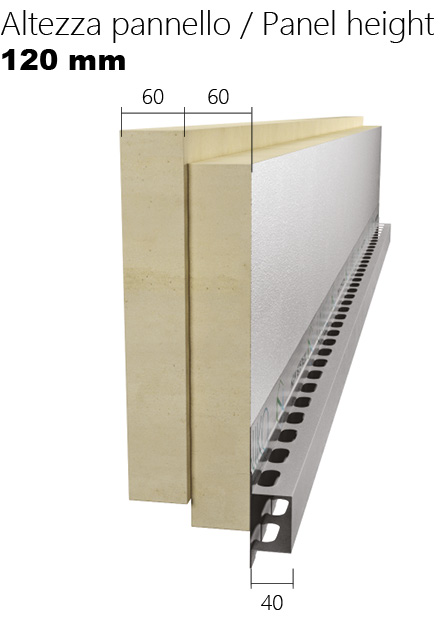

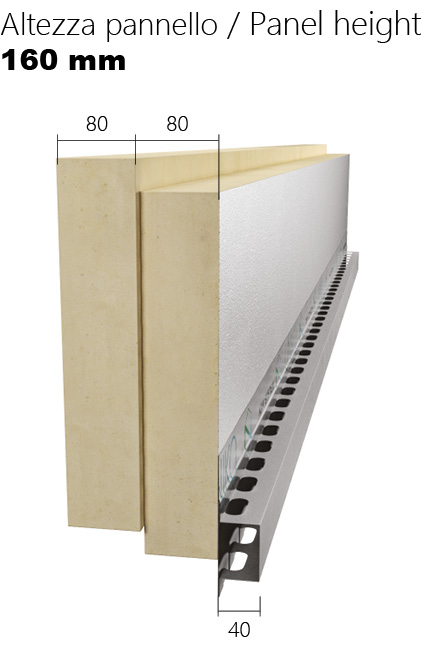

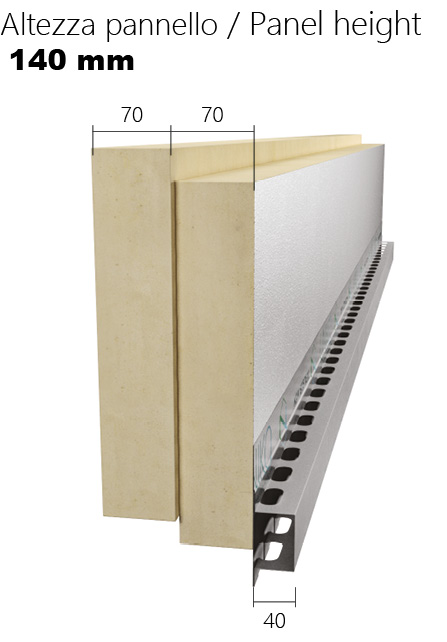

Composto da una schiuma poliuretanica o in poliisocianurato, prodotto negli spessori di 60, 80, 100, 120, 140, 150, 160, 180 e 200 mm, permette di migliorare la resistenza termica in facciata, in funzione delle differenti richieste per quanto riguarda comfort abitativo e di miglior risparmio energetico. Il pannello UNIKO di Nav System è rivestito sui due lati con alluminio centesimale goffrato, è reso portante dal correntino forato, che oltre a garantire una resistenza statica del pannello, funge da supporto al manto di copertura, favorendo la microventilazione ed il convogliamento in gronda di eventuali infiltrazioni meteoriche.
Applicazioni
Consente di realizzare facciate ventilate, creando un cappotto termoisolante compatto e una struttura di supporto per la posa di rivestimento esterno. Il correntino portante in Aluzinc, consente grazie alla sua forma e ai fori presenti di creare una camera d aria tra il pannello e la finitura di facciata.
Disponibile in tutte le dimensioni
Modalità di fissaggio

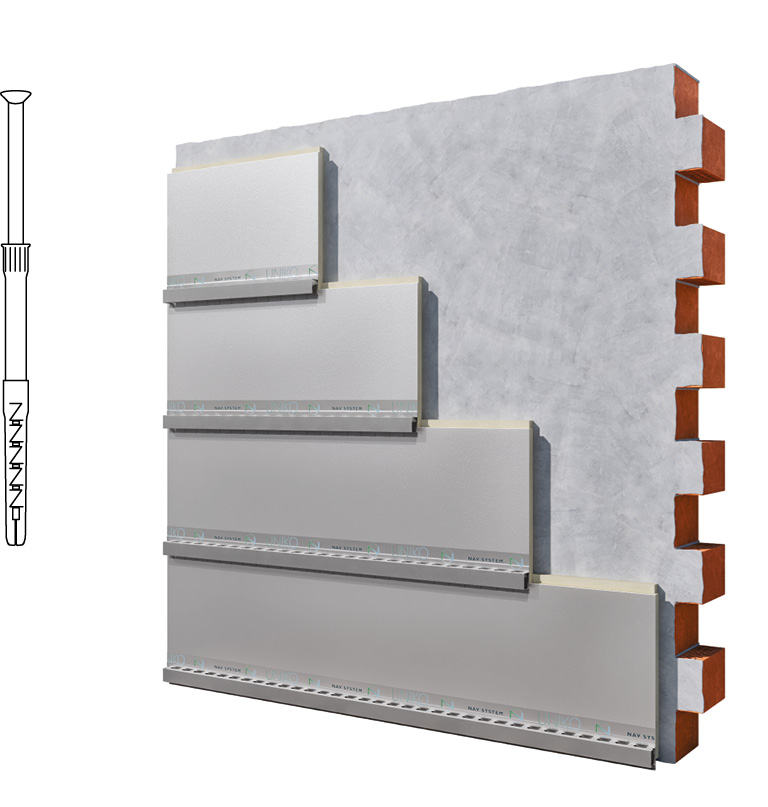

Laterizio alleggerito
È consigliato l’utilizzo di tasselli ad espansione, per installazione su strutture in laterocemento.
Cemento armato
È consigliato l’utilizzo di tasselli ad espansione, per installazione su strutture in cemento armato.
Legno
È consigliato l’utilizzo di tirafondi per legno, per l’installazione su strutture in legno.

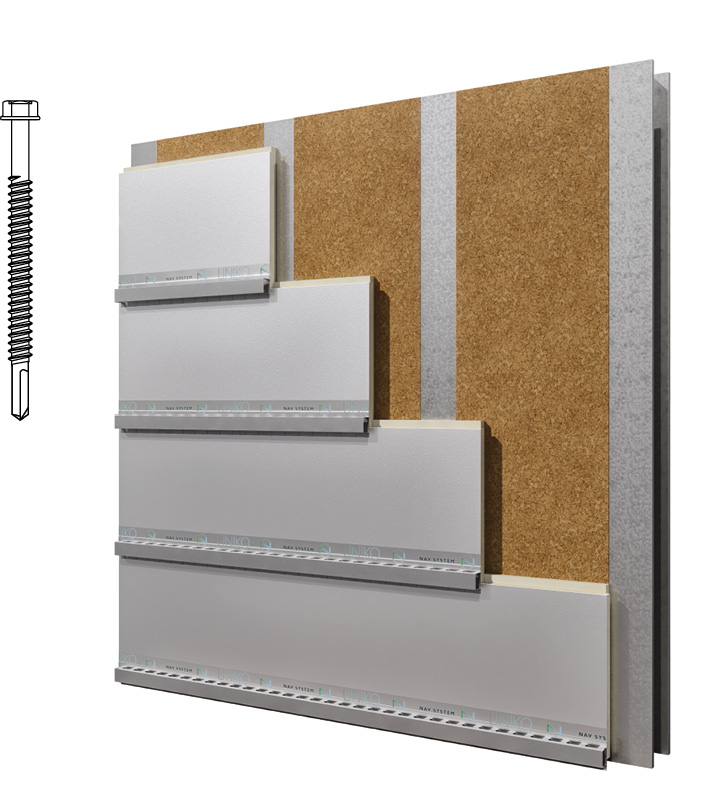

Struttura discontinua
È consigliato l’utilizzo di viti autoperforanti, per l’installazione su strutture discontinue.
Trasmittanza termica UNI EN ISO 6946
U=W/m²K
| PIR - PUR Spessore isolante (mm) | 60 | 80 | 100 | 120 | 140 | 150 | 160 | 180 | 200 |
|---|---|---|---|---|---|---|---|---|---|
| Conduttività termica dichiarata λD [W/m2K] | 0,022 | 0,022 | 0,022 | 0,022 | 0,022 | 0,022 | 0,022 | 0,022 | 0,022 |
| Resistenza termica RD (m2K/W) | 2,73 | 3,64 | 4,55 | 5,54 | 6,36 | 6,82 | 7,27 | 8,18 | 9,09 |
| Trasmittanza termica dichiarata UD [W/mk] | 0,37 | 0,27 | 0,22 | 0,18 | 0,16 | 0,15 | 0,14 | 0,12 | 0,11 |
Trasmittanza termica UNI EN ISO 6946
U=W/m²K
| PIR Supreme Spessore isolante (mm) | 60 | 80 | 100 | 120 | 140 | 150 | 160 | 180 | 200 |
|---|---|---|---|---|---|---|---|---|---|
| Conduttività termica dichiarata λD [W/m2K] | 0,019 | 0,019 | 0,019 | 0,019 | 0,019 | 0,019 | 0,019 | 0,019 | 0,019 |
| Resistenza termica RD (m2K/W) | 3,16 | 4,21 | 5,26 | 6,32 | 7,37 | 7,89 | 8,42 | 9,47 | 10,53 |
| Trasmittanza termica dichiarata UD [W/mk] | 0,32 | 0,24 | 0,19 | 0,16 | 0,14 | 0,13 | 0,12 | 0,11 | 0,10 |
PRINCIPALI CARATTERISTICHE E PRESTAZIONI
RILEVANTI AI FINI DELLA MARCATURA CE [UNI EN 13165]
| Isolante: | PIR (polyisocyanurate) | PUR (polyurethane) |
|---|---|---|
| Finitura dei bordi: | Dritti - straight | Dritti - straight |
| Passo: | 1.200 mm | 1.200 mm |
| Conducibilità Termica Dichiarata: (EN 13165): | λD 0,022 W/mK | λD 0,022 W/mK |
| Resistenza a trazione perpendicolare alle facce: | ≥ 30 kPa | ≥ 30 kPa |
| Reazione al fuoco dell'isolante EN 13501-1 | Euroclasse D-s1.d0 | Euroclasse F |
| Resistenza alla compressione: | ≥ 150 kPa | ≥ 150 kPa |
Aggancio del profilo per messa in squadra della parete tramite vite a testa esagonale.
Correntino standard in Aluzinc, forato.
Correntino da installare per eventuale messa in squadra della parete.
A RICHIESTA
È possibile avere un correntino su misura per fuoripiombo elevati.
Manina per installazione della finitura di facciata.
