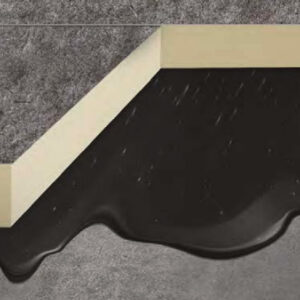

Pannello sandwich costituito da una componente isolante in schiuma PIR espansa senza l’impiego di CFC o HCFC conforme ai Criteri Ambientali Minimi CAM, rivestito su un lato con rivestimento velo vetro bitumato, idoneo alla sfiammatura, mentre dall’altro lato in velo vetro minerale saturato. Grazie alla sua leggerezza e grande rigidità, è facile da movimentare e posizionare durante l’installazione.
APPLICAZIONI: Isolamento termico di pavimento e copertura sotto manti impermeabilizzanti bituminosi. Nella fase di posa si raccomanda di accostare i pannelli a giunti sfalsati.

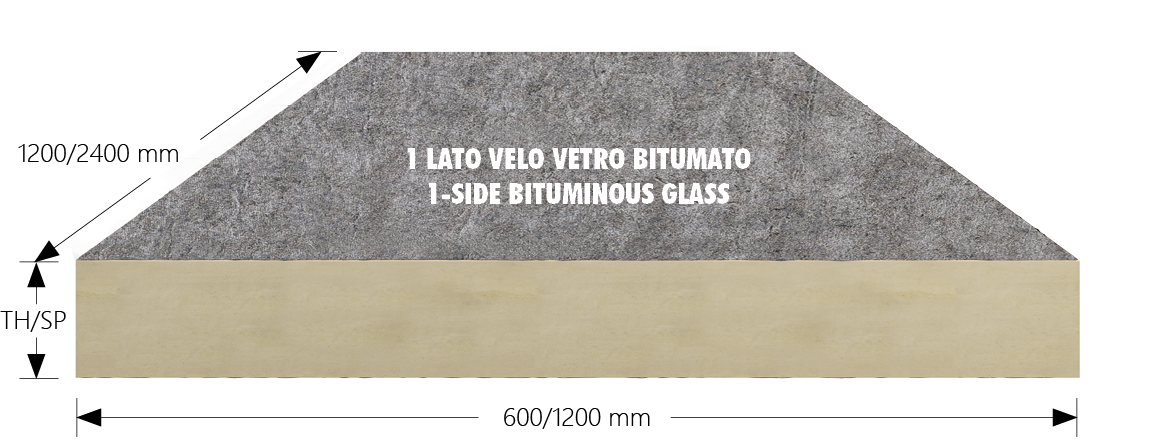

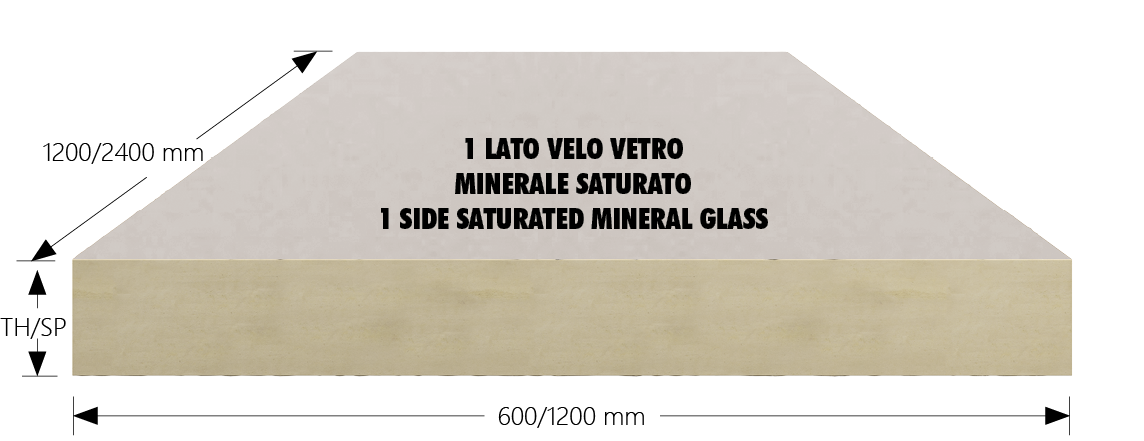

FORMATO: [mm] 600 x 1200 ; 1200 x 1200; 1200 x 2400
FINITURA: Bordi dritti su tutti i lati
SPESSORI (TH): [mm] 40-50-60-80-100-120
(Pannello fornibile in altre dimensioni e spessori su richiesta)
PRINCIPALI CARATTERISTICHE E PRESTAZIONI
RILEVANTI AI FINI DELLA MARCATURA CE [UNI EN 13165]
| Conducibilità Termica Dichiarata - λD [W/mK] UNI (EN 13165) | Valore determinato alla temperatura media di 10° C vedi tabella |
| Resistenza Termica Dichiarata -RD = d/ λD [m²K/W] | Vedi tabella |
| Trasmittanza Termica Dichiarata - UD = λD /d [W/ m²K] | Vedi tabella |
| Reazione al fuoco (EN 13501-1, EN 11925-2, EN 13823) | F |
| Reazione al fuoco Sistema Copertura fuoco proveniente dall’esterno (EN 13501-5, CENT/TS 1187) | Broof (t2) |
| Resistenza alla compressione al 10% di schiacciamento - (EN 826) | 150 kPa |
| Resistenza a trazione perpendicolare alle facce - (EN 1607) | 40 kPa |
| Massa volumica pannello (Valore medio comprensivo del peso dei rivestimenti) | 45 ± 2 kg/m3 |
| Densità isolante | 31 ± 2 kg/m3 |
| Calore specifico Cp (valore medio) | 1458 J/kg °K |
| Fattore di resistenza alla diffusione del vapore - (EN 12086) | μ=33 ± 2 |
| Assorbimento d’acqua per immersione parziale, breve periodo (EN 1609) | < 0,3 kg/ m² |
| Stabilità dimensionale (EN 1604) (livello) | 3 per d < 60 mm 48 h, 70° C, 90% U 4 per d ≥ 60 mm |
| Tolleranze [mm] (EN 13165) | Lunghezza e Larghezza ± 5 < 1000 mm ± 7,5 da 1001 a 2000 mm Spessore ± 2 < 50 mm; ±3 da 50 a 75 mm; +5/-2 ≥ 75 mm |
| Resistenza alla compressione, 2 % di schiacciamento - (EN 826) | >5000 kg/ m² |
| Spessori d [mm] | 30 | 40 | 50 | 60 | 80 | 100 | 120 | 140 | 150 | 160 | 180 | 200 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Conducibilità termica dichiarata λD [W/mK] | 0,027 | 0,027 | 0,027 | 0,027 | 0,026 | 0,026 | 0,025 | 0,025 | 0,024 | 0,024 | 0,024 | 0,024 |
| Resistenza termica dichiarata RD [m²K/W] | 1,10 | 1,45 | 1,85 | 2,20 | 3,10 | 3,80 | 4,80 | 5,60 | 6,25 | 6,67 | 7,50 | 8,33 |
| Trasmittanza termica dichiarata UD [W/ m²K] | 0,91 | 0,69 | 0,54 | 0,46 | 0,32 | 0,26 | 0,21 | 0,18 | 0,16 | 0,15 | 0,13 | 0,12 |
