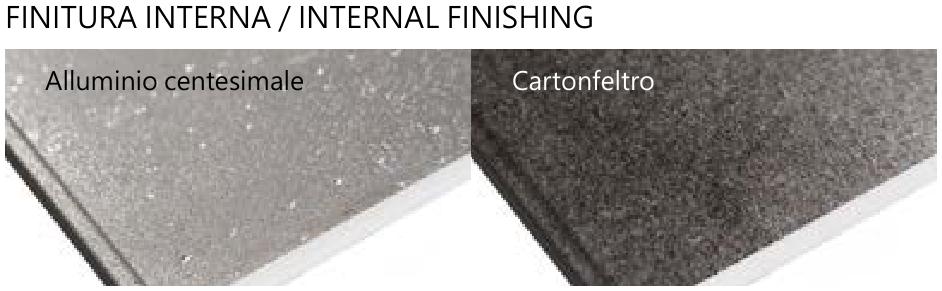

RAIN 5 MONO è la variante economica del pannello RAIN 5, indicato per coperture con inclinazione minima del 7% e nei casi in cui i carichi in gioco siano ridotti. RAIN 5 MONO è indicato qualora il montaggio avvenga su una soletta, o su appoggi pressoché continui. La faccia esterna del pannello può essere realizzata in acciaio zincato, in acciaio inox, in alluminio o altri metalli, con un’ampia gamma di colori che permettono di ottenere diverse soluzioni estetiche, il supporto interno è costituito da un materiale flessibile (alluminio centesimale e cartonfeltro). Data la flessibilità del supporto interno si sconsiglia l’impiego nelle coperture con parte interna a vista, non potendo garantire la perfezione estetica del lato interno.
Realizzato in resine poliuretaniche (PUR) esenti da CFC e HCFC. Coefficiente di conduttività termica a 10°C (UNI EN 12667): 0,020-0,023 W/mk.
Realizzato in poliisocianurato esente da CFC e da HCFC. Coefficiente di conduttività termica a 10°C (UNI EN 12667): 0,020-0,023 W/mk.
Trasmittanza termica UNI EN ISO 6946
U=W/m²K
| U Trasmittanza | 10 | 20 | 30 | 40 | 50 | 60 | 80 | 100 | 120 | 150 |
|---|---|---|---|---|---|---|---|---|---|---|
| (U) EN 14509 = W/m2K | 1,57 | 0,95 | 0,68 | 0,52 | 0,42 | 0,36 | 0,27 | 0,22 | 0,18 | 0,15 |
| (U) EN 14509 = Kcal/m2h°C | 1,35 | 0,82 | 0,58 | 0,45 | 0,36 | 0,31 | 0,23 | 0,19 | 0,16 | 0,13 |
Trasmittanza termica UNI EN ISO 6946
U=W/m²K
| Spessore lamiera (mm) | 10 | 20 | 30 | 40 | 50 | 60 | 80 | 100 | 120 | 150 |
|---|---|---|---|---|---|---|---|---|---|---|
| 0.5 acciaio + alluminio centesimale | 5,30 | 5,70 | 61 | 6,40 | 6,80 | 7,20 | 8,00 | 8,60 | 9,40 | 10,50 |
| 0.6 alluminio + alluminio centesimale | 2,80 | 3,10 | 3,50 | 3,90 | 4,30 | 46,60 | 5,40 | 6,10 | 6,90 | 8,10 |
Caricamento dati in corso...
RIVESTIMENTI METALLICI
I pannelli isolanti NAV System possono essere prodotti con supporti metallici in acciaio zincato, acciaio Aluzinc, acciaio inox, alluminio, rame o altri metalli speciali. Ognuno di essi è prodotto da acciaierie selezionate e verniciato attraverso il metodo coil coating, al fine di dare idonee garanzie di durata usando prodotti vernicianti a base di poliestere semplice o ad alta durabilità, poliuretanico, poliammidico, plastisol o PVDF. In aggiunta ai colori standard disponibili, speciali su richiesta, possono essere realizzati colori personalizzati su ordinazione.
